液壓自動糾偏裝置是當今市場上比較流行的糾偏裝置，其主要作用在上、下調心托輥上，當輸送帶跑偏時主動調整糾偏托輥角度，從而達到校正跑偏的目的。液壓自動糾偏裝置由檢驅輪、油缸、油泵、調心托輥和機架等構成。當發生輸送帶跑偏時，托輥、輸送帶與檢驅輪接觸，摩擦產生驅動力，帶動油泵加壓，通過閥體程序控制使油路進入油缸，驅動油缸活塞桿伸縮，帶動調偏托輥架來調整輸送帶。此時調偏托輥架的運動方向與輸送帶運行的方向成一定的角度，調偏托輥與正在跑偏的輸送帶產生摩擦，使輸送帶保持居中運行。

該裝置的優點是：反應靈敏，性能穩定；無需動力源；具有調心托輥定位功能，糾正，具有廣闊的應用前景。缺點是：初期投資較大，成本高；體積大，占用空間多；與輸送帶邊沿摩擦，易損傷輸送帶；液壓傳動環節復雜，零部件故障率高。

1、糾正軸線偏差:在機械設備的運行過程中，由于各種原因(如裝配誤差、磨損等)，軸線可能會出現信差，全自動液壓糾偏系統可以通過控制液壓缸的活塞移動，實現對軸線的調整和糾正，確保設備運行時各部件的軸線對準。
2、調整工作位置:在某些生產線和加工設備中，需要確保工件或刀具的位置到達目標位置，全自動液壓糾偏系統可以通過控制活塞的移動，實現工作部件的定位，從而提高加工精度和產品質量。
3、提高設備穩定性:通過糾偏系統對設備各部件進行調整，可以提高設備的運行穩定性，減少振動和噪音，延長設備零部件的使用壽命4、自動化生產線的對位:在自動化生產線中，全自動液壓糾偏系統可以用于實現各個部件的對位，確保整個生產線的穩定運行。5、提高生產效率和產品質量:通過全自動液壓糾偏系統對設備進行調整，可以提高生產效率，并確保產品加工精度和一致性
總的來說，全自動液壓糾偏系統裝置可以幫助解決機械設備運行過程中的位置調整、軸線對準、工作位置對位等方面的問題，從而提高設備的運行穩定性、生產效率和產品質量。

帶式輸送機經過很多年的發展，已被電力、冶金、煤炭、化工、礦山、港 口等行業廣泛采用，是成為各國爭先發展的行業。由于皮帶機安裝基礎 不牢 、運轉不靈、負荷變化、落料沖擊的變化等因素，會出現皮帶運行跑偏的現象。

皮帶跑偏時皮帶與驅動輪接觸產生動力，從而帶動油泵加壓通過油路傳送給閥體后進入油缸，使油缸活塞桿伸縮，帶動調偏托輥架來修正皮帶。此時調偏托輥架的運動方向與皮帶形成一定的角度，調偏托輥與正在跑偏的皮帶產生摩擦，使皮帶保持居中運行，從而達到自動修正皮帶跑偏的目的。

液壓糾偏器的特點

液壓全自動皮帶調偏裝置對中裝置有上、下條形托輥的功能和特的液壓校正功能于一身，因此具有校正速度。自動檢測此時跑偏予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機因安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均勻等現象。液壓全自動皮帶調偏裝置是調心論的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。

1、在皮帶機頭、機尾、張緊滾筒三處，皮帶跑偏容易造成嚴重的刮摩皮帶、撕帶現象。在皮帶機落料點，皮帶跑偏容易造成物料灑落。因此在機頭、機尾、張緊導向滾筒前方，落料點的出料口處各安裝一臺糾偏機（站在滾筒處，順著皮帶的運行方向看為后，逆著皮帶的運行方向看為前）。

2、在皮帶機架凸出點，好在上、下皮帶處各安裝一臺糾偏機，因?yàn)樵撎幤ν休亯毫Υ?，糾偏靈敏度高，對防止皮帶跑偏的作用較大。

3、一般情況下，在機架凹弧段的上下皮帶均較易跑偏，該段皮帶對托輥的壓力小，在凹段內，上皮帶不能安裝糾偏機，而應在凹段兩側端點15m以外一端安裝一臺糾偏機，以控制凹段的上皮帶不跑偏。在凹段內下皮帶上，糾偏機托輥前加一壓輥。

4、在皮帶機的其它區段，視情況，哪易發生跑偏，哪里安裝糾偏機。為預防皮帶跑偏也可以根據皮帶的強度每隔24～60m安裝一臺糾偏機。即皮帶機的強度大，安裝的間距可大些，反之則小些。

1.輸送帶跑偏是指輸送機運轉時，輸送帶的中心線偏離輸送機的縱向中心線。跑偏是皮帶輸送機運行中常見的故障之一，也是影響輸送帶使用壽命的主要因素， 目前常見的輸送帶跑偏現象為:
(1)由于設計或制造的原因，輸送帶本身彎曲或接頭不直使輸送帶受的拉力不均勻，在輸送機運轉時，接頭運轉到哪里，哪里就發生輸送帶跑偏的現象。
(2)由于安裝問題常會產生輸送帶松弛或初張力太大，造成輸送機空轉時跑偏，而加上物料就運行正常的現象;機架兩側高低不一致，使得輸送帶處于非水平狀態，運行時輸送帶上載荷重的一邊向載荷輕的一邊移動的輸送帶跑偏現象;滾筒安裝不正，水平誤差較大，導致滾筒自身轉動軸線與輸送機縱向中心線不垂直，造成輸送帶一邊松一邊緊，輸送帶自緊邊向松邊移動的跑偏現象;托輥組的軸線同輸送帶的中心線不垂直而引起的輸送帶跑偏現象，
(3)在輸送機作業時，由于物料落點不在輸送帶中間導致物料在膠帶上分布不均，使得輸送帶受力不均，從而產生輸送帶在空轉時正常，一加上負載就跑偏的現象;由于物料具有一定的粘性，部分物料會附著在托輥和滾筒表面上，造成托輥或滾筒的局部筒徑增大，進而引起輸送帶的兩側張緊力的不均而將膠帶擠向一側，產生輸送帶跑偏現象。

無源液壓自動糾偏裝置作為機械糾偏裝置的升級換代產品，它自動化程度高、壽命長維護費用極低，而且糾偏僅僅需要很少的采購量。它的問世給皮帶機設計、使用單位提供一種不損傷皮帶、費效比高的設備管理手段，將它與皮帶機監控設施一起使用，能有效提高皮帶運輸設備整體可靠性。從我們的產品日益增長的銷售也能看出皮帶保護技術發展趨勢，液壓自動糾偏裝置取代機械糾偏裝置步伐將會越來越快。皮帶跑偏是常見的設備故障之一，皮帶防跑偏與皮帶防撕裂、皮帶防打滑等措施共同組成皮帶機安全可靠的保障?，F(xiàn)在越來越多企業生產線對自動化管理、連續化生 產、減員增效等要求頗高，尤其是冶金、建材、港口等行業，無論是設計還是使用部門，都提倡在皮帶運輸設備上增加自動監控設施。監控不與自動糾偏等裝置結合使用，就不能根本解決設備管理問題。老式的機械糾偏低效需要大量布置使用、壽命短每年要投資更換、還有磨損皮帶的弊端，使得皮帶糾偏成為基層設備管理一個難題。

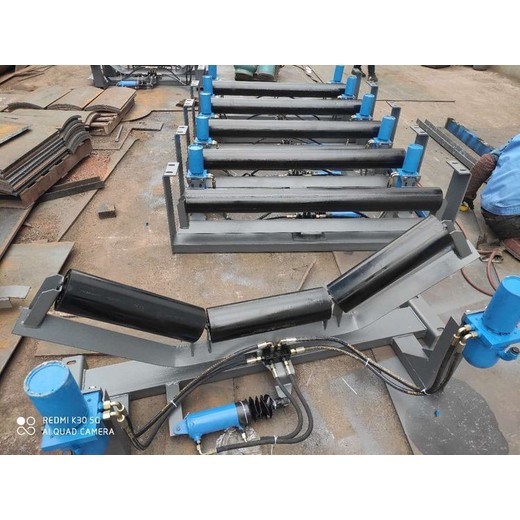

自動糾偏裝置不僅保留了系列產品一貫優點，這個系列已經售出近千臺，在十幾家冶金集團企業近千條皮帶機使用。其控制閥功能和性能歷經多年的改進提高，已經相當完善。集合歷次小改新推出的產品，它集中了衡水昌源機械設備有限公司技術人員多項技術創新；其使用的技術也 都是經過我公司許多用戶使用驗證，證明的確成熟可靠的。產品外形如下圖。

與同類機械糾偏產品對比

1、費效比：與機械式糾偏機相比，液壓糾偏設備一次采購費用高，其單臺采購價達到機械式的4-5倍，表面看起來液壓的沒有競爭力，但從壽命和效能比較結果就迥然不同。

① 壽命

目前機械式糾偏機因?yàn)槠淞畠r，其生產制造工藝要求很低，不普通托輥，所有運動的部件如立輥（重要的部件）、轉軸都無自動注油裝置，在多塵、高溫、潮 濕等環境中，潤滑油干涸、運動件銹蝕、轉軸卡死等等現象非常普遍。其正常工作壽命非常短，通常為六個月至一年，甚至更短。機械糾偏裝置一般都沒有超負荷保 護裝置，在厚皮帶大跑偏的情況下，立輥連桿機構受到超大的皮帶推力而不能卸荷，這個時候機械糾偏裝置壽命會大大小于正常壽命。在許許多多的企業我們都能看 到，機械糾偏裝置損壞來不及更換的現象，這在基層早已司空見慣、習以為常。因?yàn)榧词箼C(jī)械糾偏裝置很便宜，但頻繁更換對企業材料費用支出、維修工作組織都是 一不小的負擔，很難長久維持下去。

液壓糾偏裝置則不然，除了很容易實現大負荷情況下卸荷保護以外，所有運動部件都浸潤在液壓油中，系統的工作壓力僅僅 只是設計壓力的1/3左右，系統糾偏一次的工作時間僅僅10幾秒。負荷低、潤滑良好、工作時間短、磨損基本可以忽略，其運動部件壽命在5 年以上。無源液壓糾偏機更把壽命強化工作延伸到設備整體。無源液壓糾偏機更采用了與眾不同的檢驅輪裝置，在皮帶大跑偏的情況下，不會對糾偏機任何部件造成順壞。

② 效能

公認的液壓糾偏機的效能能達到4-7臺機械式，這種認識基于以下事實。機械糾偏機都是采用“立輥+連桿機構+調心托輥”，調心托輥旋轉動力來自立輥受到的 皮帶跑偏推力，連桿機構遵循“杠桿原理”。如果提高立輥對跑偏的靈敏度，就要降低立輥對調心托輥的推力；要提高立輥對調心托輥的推力，就會降低立輥對跑偏 的靈敏度。它們很難同時提高，這個缺陷是機械式糾偏機不良結構型式?jīng)Q定的，也注定了機械式糾偏裝置低效的結果。實際上，由于機械調心托輥的推力基于皮帶跑偏的推力，兩者成正比，導致機械式糾偏裝置只能按一定的比例限制跑偏，不能完全糾偏。

液壓糾偏機可以很方便地同時提高靈敏度和對調心托輥的推力。WY型糾偏機檢驅輪檢測到皮帶跑偏就開始推動調心托輥， 直到皮帶不跑偏。檢驅輪被調節成輕觸式，很少的摩擦力就能使其工作，它對皮帶的磨損極小可以忽略不計。液壓缸的推力更是立輥不能比擬的，對調心托輥的推力可以達到機械式的數倍至十幾倍。

③ 結論

綜上所述，按5年使用壽命期計算，即使僅僅考慮材料成本，使用機械糾偏花費是使用液壓糾偏機的3倍以上。如果考慮人工成本、和對生產其他方面的影響，液壓糾偏機費效比更是遠遠超過機械糾偏機。

概述：
皮帶跑偏是皮帶機運行的普遍現象，上皮帶跑偏易造成物料散落，皮帶跑偏嚴重易使皮帶撕裂；下皮帶跑偏易造成皮帶磨機架。糾正皮帶跑偏是皮帶機運行的一大難題，中國礦業大學在徐州與我公司聯合開發的預調式皮帶自動糾偏裝置。使用該裝置能有效可靠地糾正正因皮帶機各部安裝不正、運轉不靈、物料沖擊力方向不順、負荷大小變化、皮帶內部斷面張力不均等各種因素造成的皮帶跑偏。該裝置，屬世界技術水平。
構造及原理
預調式皮帶自動糾偏裝置由立檔輥機構、耗輥機械及連桿機構組成，當皮帶跑偏時，皮帶邊緣推動立檔輥向皮帶跑偏的方向移動，同時立檔輥機構中的連桿動縱拉桿移動，縱拉桿拉動托輥機構同步偏轉，偏轉托輥的線運動方向與皮帶運轉方向形成夾角，其間產生的皮帶橫向摩擦力驅動皮帶居中運行。

產品特點
一、糾偏精度高
由于該裝置設有橫拉桿，能有效的控制皮帶在機架中心線10MM范圍運行。
二、糾偏效果好
該裝置較其他各種機械糾偏、液壓糾偏裝置顯著的特點是提段距離糾偏，這樣就使托輥機構偏轉較小的角度，就能到達理想糾偏目的，從而使皮帶磨損較小，糾偏效果好。
三、運轉靈活，無需維護
由于各轉動關節設計有干式軸承，使該裝置不拍水、煤泥、粉塵等物料侵襲，只需簡單安裝，無需日常維護。
四、使用可靠，壽命長
該裝置無需任何動力驅動，運轉機構為低運動副，且運動距離短，故該裝置磨損較小，使用壽命長。
五、部件通用，更換方便
該裝置所用托輥為在線皮帶機的上托輥，一旦托輥損壞，用戶只需更換自家的在用托輥即可，從而減少停機時間。
六.下糾偏可以保護皮帶機皮帶下垂，糾偏準確度達到+--5％。
