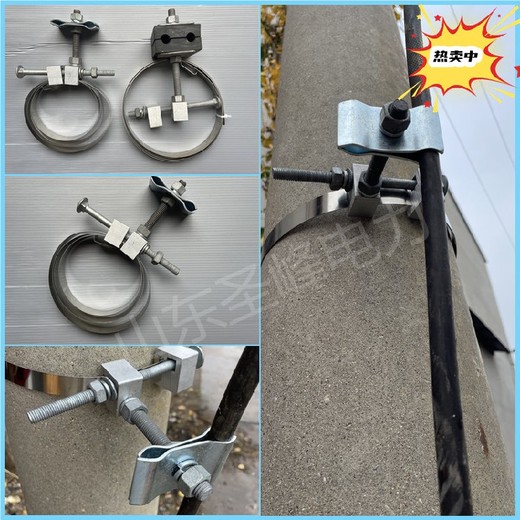

引下線夾一般ADSS和OPGW光纜上使用。也是安裝在電桿上和鐵塔上用的。若是桿用引下線夾則需要提供電桿直徑，然后引下線夾的配套鋼帶便要固定到電桿上。用途：在光纜線路的終端及接續桿塔處，將從桿塔上引下的光纜固定在桿塔上，不讓其晃動，避免光纜磨損。一般每隔1．5米左右裝一只。

用于ADSS、OPGW在桿塔上的固定，適用于不同纜徑，金屬型用于OPGW，橡膠型用于ADSS，分桿用、塔用兩種，安裝便捷牢靠，可調節范圍廣。
下線夾具組件 用途:引下夾具主要用于ADSS及OPGW光纜在桿塔上引線時的固定安裝。如,在光纜接頭桿(塔)處,光纜從夾持金具引到接續保護盒安裝處的固定作用;光纜從桿塔上引下到地下管道,電纜溝、直埋,以及引下進入機房等處的固定。避免光纜在風力作用下與桿塔或其他物件摩擦而損壞光纜,以保護光纜的安全。我們能提供以下型號的引下夾具,分別是:塔式引下夾具和桿式引下夾具。
A.塔式引下線夾具 B.桿式引下線夾具


安裝方法：OPGW從塔頂下來沒有張力的部分(耐張線夾以后的部分)的連接通常指引下線的連接。每根OPGW的引下部分進入預先設計好的接續盒中進行接續。對于終端接續，線路側單根OPGW引下線從龍門架上下來，進入接續盒中 ，與進入變電站的地下進站光纜連接。對于耐張塔(J1塔、J3塔)接續時:引下線從線夾到塔身引下，統安裝在線路大號側的塔腿塔材上:使引下線保持光滑,不與塔材相碰，需使用引下夾具將其固定在塔身塔材的內側。

OPGW光纜產品應用：
.?OPGW光纜主要在500KV?、220KV?、110KV電壓等級線路上使用，受線路停電、安全等因素影響，多在新建線路上應用。
.?高壓超過110kv的線路，檔距較大（一般都在250M以上）；?　　
.?易于維護，對于線路跨越問題易解決，其機械特性可滿足線路大跨越；?　
.?OPGW外層為金屬鎧裝，對高壓電蝕及降解無影響；?　
.?OPGW在施工時停電，停電損失較大，所以在新建110kv以上高壓線路中應該使用OPGW

引下線夾是安裝于線路桿塔上的光纜金具，這是一種適用于光纖線復合型架空地線絕緣性引下線夾。引下線夾適用于將在電線桿引上或引下的光纜電纜牢固在電線桿上，使之不可以搖晃，從而避免光纜電纜的磨損。

在施工的時候步明確通信光纜引下線夾的安裝方式，然后再把防雷引下線夾固定于塔中，松掉引上工裝夾具底座上的M12卡緊螺絲，將引下線夾夾持在已經所選擇的安裝方式位置的主材上，依次擰緊M12壓緊螺釘和螺母，其次固定光纜，松開夾緊板內側的M12螺母，打開夾緊板，將光纜順勢嵌入夾緊板并口槽內。終調整一下光纜，蓋好夾緊板，順次擰緊夾緊板內、外側的M12螺帽。引下線夾就安裝完畢了。
