明渠紫外模塊構成
明渠紫外系統由紫外模塊，控制系統，出水系統，清洗系統部分組成。
每個標準化紫外模塊由一個不銹鋼燈架、紫外燈管、石英套管、清洗結構組成，整個紫外系統由各若干紫外模塊組成，便于安裝運行及維護。

明渠式紫外線消毒模塊的工作原理是：
經過污水處理系統處理過的污水，通過布置于開槽溝渠內的紫外線消毒模塊。其模塊上的紫外燈發出中心輻射波長為253.7nm的短波紫外線，對流經溝渠的水體進行殺菌消毒，從而解決處理后的污水指標的超標問題。
1、達到并超過相關排放標準及水質標準要求，使終排放水體的學標。
2、采用模塊化設計，安裝方便，操作簡單，可根據不同處理水量及用戶要求，自由組合模塊，適用范圍廣，可靠性高。
3、殺菌速度快，效果好、殺菌，運行費用低。
4、沒有因為消毒而產生二次污染，所采用的低壓高強汞齊燈，由于有效使用壽命長，大大降低了更換燈管產生的運行和維護費用。
5、本系統為自動清洗型設備，不用擔心日常的清理維護。
6、在峰值流量和紫外透光率為65%時，系統在燈管壽命終點所能實現的有效紫外劑量，即消毒器生物驗定劑量不小于20mJ/cm2 。
7、采用PLC人機界面自動控制模塊啟停，并只有低于水位的燈管發光。
8、本系統涉水模塊整機防護等級IP68，即使水位突然暴漲，也能有效保護燈管正常使用。
9、專屬定制數字顯示鎮流器，符合CE 認證標準。
可起到過溫、過壓、欠壓、空載、短路、啟動失敗保護。
可編程恒功率輸出、預熱啟動、負載開路/短路保護、燈管壽命末期保護等特性。
具有RS485通訊、Dc5號輸出、LED狀態指示燈、可匹配功率段內所有燈管。

一、明渠式紫外線消毒器原理：
明渠式紫外線消毒原理是一用紫外線光子的高能波段的能量破壞水體中的各種病毒、細菌、病原體的DNA和RNA結構，使其受破壞后喪失生產蛋白質的能力和繁殖能力，從而達到滅菌目的。紫外線的殺過程是一個物理過程，其對微生物的遺傳物質DNA或RNA的直接作用幾乎不具有限制性，先已知的致病微生物都能在0.1-2秒內被紫外線殺滅，可見紫外線是廣譜的消毒技術之一。
紫外線不會對水體添加任何物質，不會產生任何副產品，具有、環保、安全的特點。經紫外線消毒后，不存在二次污染及副產物，出水可回用于農田、林地等灌溉或回注水地下，實現資源化。紫外線分為UVA、UVB和UVC三波段，具有殺菌功能的是UVC，其中波長為253.7nm的紫外線殺菌能力強，一般對紫外線管的優劣評價只要取決于該波段輸出的效能。

二、明渠式紫外線消毒設備結構：

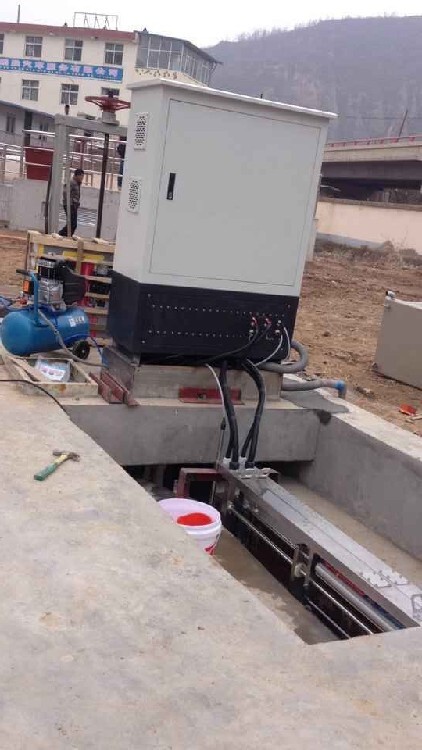

紫外線消毒系統包括紫外燈模塊、模塊支架、系統控制中心、系統配電中心、低水位傳感器及水位控制系統等全套設備。

三、系統的整體性能標準：
1、整個紫外線系統的設計和紫外線模塊的配置及設計符合我國《城市給排水紫外線消毒設備》標準，達本合同規定的出水消毒要求。
2、采用低壓紫外線殺菌器齊度紫外燈管中的產品——紫外線殺菌器齊燈（Amalgam UV Lamp）。紫外光燈管的UVC輸出強度有廠商提供的檢測認證。
3、提供紫外燈管制造廠家出具的燈管技術參數表及由我方提供的燈管壽命書。
4、紫外消毒系統：在峰值流量和紫外透光率為65%時，系統在燈管壽命終點所能實現的有效紫外劑量，即消毒器生物驗定劑量不小于16,000μws/cm2 （16mJ/ cm2）。

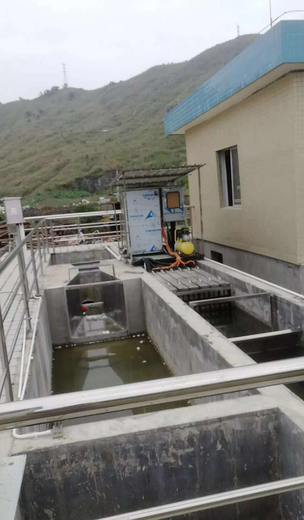

5、紫外消毒系統為模塊式結構，置于開放式明渠內。置于室外的器件已做好防水保護。

各個系統模塊介紹（明渠紫外線消毒模塊）
1、明渠紫外線消毒模塊

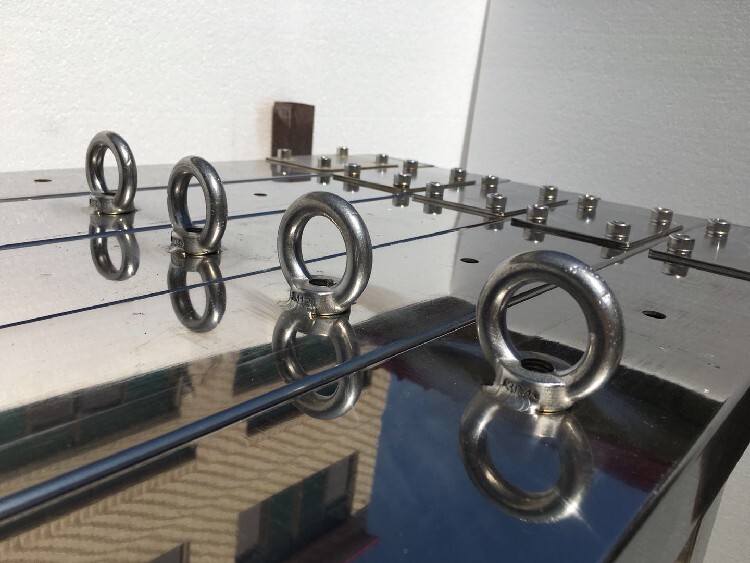

仁創明渠紫外線消毒模塊采用模塊化設計，每個紫外C消毒模塊由一個不銹鋼燈架、若干紫外燈管、高透射率石英套管、自動清洗系統、配電系統以及數據采集系統組成。整個紫外C消毒系統由若干明渠紫外線消毒模塊組成，便于安裝、運行及維護。
該設計優點：模塊所用材質均為耐腐蝕的316L、304不銹鋼，整個系統中燈管插座、供電插座及紫外燈電線均封閉在紫外燈模塊組件內，不會暴露于污水和紫外光水中。整個模塊支架為316、304不銹鋼制造并安裝在明渠的污水上方，每個模塊單設置，并無需緊固地懸掛在明渠內污水的上方，因此在更換燈管或石英套管時，每個模塊能單被吊起且不影響其他模塊。

明渠紫外線消毒模塊采用的紫外C燈管為國外原裝進口，為世界的低壓高強紫外燈管品牌。單只燈管功率為155W-320W，有效紫外輸出達到40%以上，燈管額定壽命大于12000小時。
進口石英玻璃套管
??仁創石英套管均采用國際熔融石英燈管套管標準，以含低OH成分的耐高溫材料制造，具有純高度、高透射率（90%）等優點。該石英套管適用于汞燈及其它石英材料燈管。在仁創明渠紫外線消毒模塊系統中，將紫外燈管多重密封于高透射率的石英玻璃套管中，并在內部接線，外壁使用防水材料，紫外燈管之間處于絕緣狀態。
電子鎮流器模塊：?仁創明渠紫外線消毒模塊系統的另一優勢是電子鎮流器穩定性和散熱效果好，仁創鎮流器根據用戶的需求設計制作成機柜式的安裝方式。
