技術參數:
顯示屏 1 LCD 尺寸 7.0寸 彩色
2 顯示分辨率 1024（H）x600（V）
3 顯示角度 12點鐘方向
4 顯示亮度 500 cd/㎡
5 視角 140/120度（水平/垂直）
攝像機 1 攝像機尺寸 41.7x41.7x35mm
2 攝像機類型 F2.5廣角索尼CCD/700線
3 補光燈 10顆145°補光燈
4 攝像機轉動方式 電控（可選配遙控）
5 攝像機轉動角度 355°
6 水平分辨率 700TVLines
7 特色功能 具備消除被側面過曝功能
8 工作溫度 -30~+65攝氏度
9 連續工作時間 13H
傳輸方式 1 有線接收 支持
2 無線接收 支持（選配）
3 圖像實時傳輸多臺顯示器 支持（大支持255臺）
顯示 1 視頻錄制分辨率 720P
2 內存 大支持32G
3 畫中畫 支持
4 一鍵 拍照/錄像 支持
5 相片/視頻回放 支持
6 錄制視頻單個文件時間 5、10、15分鐘
7 錄音（旁白） 支持
系統 1 電池 5000mA/12V
2 外部電源輸入 DC 7~28V
3 工作電流 ＜350mA/12V DC
4 自動搜索頻率 支持 (選配無線時配）
外觀 1 設備尺寸收起尺寸 1180x192x180mm
2 設備尺寸打開尺寸 2235x192x180mm
3 顯示屏尺寸 180x132x19.5mm
4 顯示屏重量 500g
5 凈重 2.5kg
6 毛重 8.5kg

車底掃描圖片

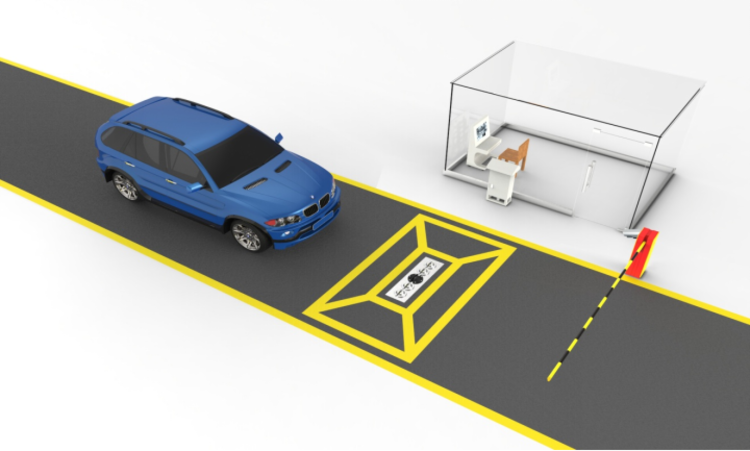

車底安全檢查系統主要檢測各種車輛底部，能夠快速準確的找出藏匿在車底的違禁物品和非法偷渡、走私人員，比傳統車底檢查鏡更快更準確，大大提高了車輛安全檢查的速度和準確度，減少人力資源的投入。
應用范圍：
1、機場、監獄、海關等部門，及大型公共場合停車場出入口用于檢查進出車輛是否有違禁物品。
2、大型活動、會展進出入口處對于車輛進行安全檢查。
3、用于安檢、防爆、車輛底部的安全檢查。

1.3、技術特點
該系統集的計算機技術、CCD線陣掃描技術、圖像處理技術、視頻處理技術以及光學技術于一體，利用數字圖像處理設備配合全寬視場均勻照明的配置光源，掃描通過系統上方的被檢查車輛的車底，將數字信號高速傳輸?shù)捷^遠的安全距離外的接受和處理系統，通過采集、處理、圖像合成等步驟來完成車底的掃描，同時通過設置在前端的攝像機采集車輛正面圖像，和車底圖像進行關聯存儲，方便車輛的識別和檢查。同時該系統運用了數字信號遠距離傳輸失真矯正技術、視場變形矯正技術、車底圖像智能識別存儲技術、圖像實時掃描和顯示處理技術、圖像去噪增強還原技術等等，充分體現了該系統在車底安檢上的性。
