水泥基滲透結(jié)晶型防水涂料是以普通硅酸鹽水泥為基料摻入活性化學(xué)成分配制而成的灰色粉狀材料。水泥基滲透結(jié)晶型系列防水涂料，它的防水機理主要是采用多孔性，在水的作用下，防水涂料中含有活性化學(xué)物質(zhì)，以水為載體，隨著水對結(jié)構(gòu)毛孔的滲透，活性化學(xué)物質(zhì)隨著水滲透到內(nèi)部，并反應(yīng)生成鈣礬石等不溶性晶體，其活性化學(xué)物質(zhì)與未水化的水泥顆粒發(fā)生水化反應(yīng)，并促進水泥水化，形成水泥水化晶體，生成大量晶體填充，封堵孔隙，使水無法進入混凝土，從而達到防水目的。

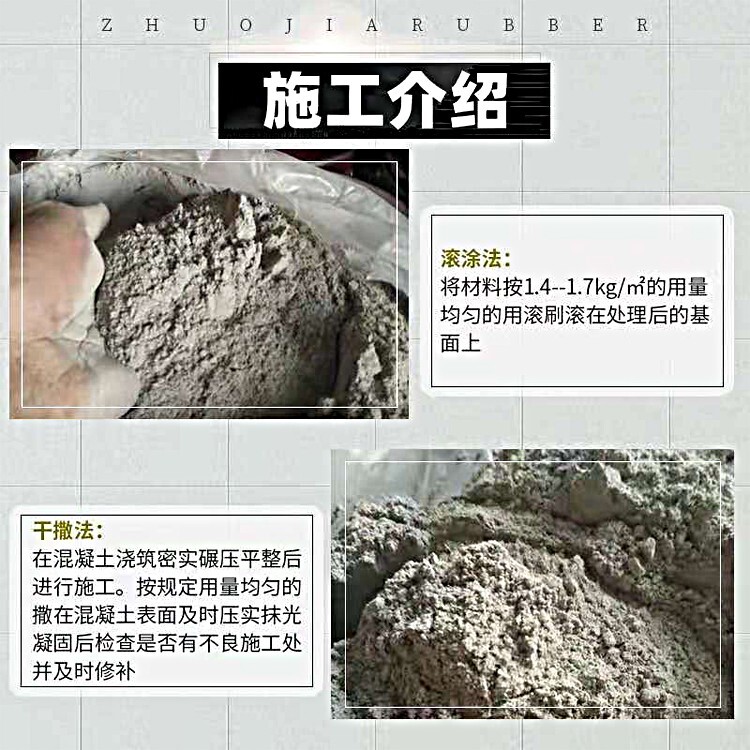

2、滾涂法
將材料按1.4～1.7kg/m2的用量均勻的用滾刷滾在處理后的基面上。

3、干撒法
在混凝土澆注密實碾壓平整后立即進行施工。按規(guī)定用量均勻地撒在混凝土表面，及時壓實抹光。終凝后檢查是否有不良施工處并及時修補；
在暴曬情況下，應(yīng)灑水保養(yǎng)。注意噴撒均勻，不可偷工減料。

產(chǎn)品特點
1、的滲透能力，可以隨著時間的推移逐步滲透到混凝土內(nèi)部。滲透深度可達30㎝。
2、的抗?jié)B透性能，可以抵抗120米以上水頭的壓力。
3、具有長久的防水作用，可承受一定外力的碰撞而不影響其防水功能。
4、、無害綠色環(huán)保，可以安全的應(yīng)用于飲用水及食品工業(yè)用混凝土工程。
5、特的自我修復(fù)能力,所形成的晶體不會老化,即使多年以后對于小于0.4mm的裂縫和孔洞在遇水后仍能產(chǎn)生晶體封閉。
6、可直接接受油漆、環(huán)氧樹脂、水泥灰漿、石灰膏、砂漿等材料的涂層。
7、施工方法簡單，易操作。

施工工藝：
1.材料及施工工具
機具：攪拌器、攪拌桶、油漆刷、掃帚、鏟刀等
2.準備工作
⑴基層應(yīng)平整光滑、干燥、清潔無油污。先用鏟刀掃帚等工具表面浮灰，脫落表層及雜物，若有油污應(yīng)用汽油等溶劑清洗干凈，方可施工。
⑵管道部位要抹平壓光，檢查管道套管安裝是否牢固，接縫應(yīng)嚴密，不能有任何松動現(xiàn)象。
防水涂膜施工：
⑴涂膜底涂：將涂膜材料均勻涂刷在基層表面上，涂刷時不得堆積或露白見底，涂布量以0.2~0.3kg/m2為宜，底涂固化5h以上，才能進行下道工序施工。
⑵防水涂層施工：涂膜材料涂刷應(yīng)少量多次，以使涂膜厚度均勻，減少氣泡。一次涂布量0.4~0.5kg/m2為宜，厚度約為0.4~0.5mm。涂完遍膜后，一般需固化5h以上，至指觸基本不粘時，再按垂直方向進行二遍涂膜，底板與墻連接的陰角部位，宜鋪設(shè)纖維無紡布進行增強處理。管道、設(shè)備基礎(chǔ)、地漏四周，地面角應(yīng)增強涂刷，墻面離地面三十公分以內(nèi)都要涂膜，并應(yīng)涂刷3~4遍。對平面基層以涂刷2~3遍為宜。根據(jù)國家規(guī)范防水涂膜厚度以不小于2mm為合格。

材料特點
① 具有快凝、早強的特性，在防水施工結(jié)束后，馬上就可以進行其它工程的施工。
② 具有使用的多重性，除了防水堵漏外，還能進行諸如麻面、缺損等其它混凝土結(jié)構(gòu)缺陷的修補，并對基面要求不高。
③ 在結(jié)構(gòu)基面有堅硬的防水結(jié)膜，在結(jié)構(gòu)內(nèi)部能產(chǎn)生可不斷的滲透結(jié)晶，使之與混凝土結(jié)構(gòu)同時存在，具有持久的防水性能。
涂膜防水層完成經(jīng)驗收合格后，應(yīng)按設(shè)計要求進行保護隔離層施工。

注意事項
1、常溫施工，不宜在攝氏零度以下及雨、霧、風(fēng)沙等惡劣條件下施工。
2、拌料水、養(yǎng)護水以飲用水為，不宜采用不清潔的污染水。
3、施工在混凝土結(jié)構(gòu)或牢固的水泥砂漿基面上進行，不要直接用于粉灰層表面，基面應(yīng)干凈無浮塵、舊涂膜、塵土污垢及其它雜物，以提供充分開放的毛細管系統(tǒng)，有利于本產(chǎn)品的滲透和結(jié)晶體的形成。
4、對所有要涂刷本產(chǎn)品的混凝土，須仔細檢查是否有結(jié)構(gòu)上的缺陷，如模板拉桿孔洞、裂縫、蜂窩麻面狀的劣質(zhì)表面、坑洞、施工縫接口處的凹凸不平等，均應(yīng)修鑿、清理，進行堵縫、補強、找平處理，再進行大面積防水施工。
5、衛(wèi)浴施工對管道接縫處須進行特別處理，可沿管壁與基面交接處同，鑿10mm深的V型槽進行封堵后，再做基面防水涂層。
6、要確保涂層厚度與施工推薦用量。采用涂刷方法施工時，若漿料太稀、攪拌不勻、二次加水等，均容易引起基面起粉或起殼現(xiàn)象。
7、如混凝土構(gòu)件需要回填土?xí)r，施工36小時后方可填濕土，但7天內(nèi)不可回填干土，以防止其向防水涂層吸水。
