IPN8710防腐螺旋鋼管內(nèi)腐蝕介質(zhì)種類較多,有酸,堿,鹽,氧化劑及水蒸氣等,涂料具有化學(xué)惰性,耐酸堿鹽腐蝕,涂膜應(yīng)結(jié)構(gòu)致密,防水滲透性好,附著力強(qiáng),堅(jiān)韌豐滿.IPN8710防腐螺旋鋼管底漆:由聚氨脂聚乙烯,改性環(huán)氧樹脂,無害防銹顏填料,助劑等組成,常溫固化形成互穿網(wǎng)絡(luò),涂膜結(jié)構(gòu)致密,耐酸,堿,鹽,防銹性能不錯,附著力強(qiáng).IPN8710防腐螺旋鋼管面漆:由環(huán)氧,橡膠樹脂改性,無害防銹顏填料,助劑等組成.耐化學(xué)品性能不錯,無害,抗微生物的侵蝕.IPN8710飲水管道,主要有IPN8710防腐螺旋鋼管及IPN8710防腐直縫鋼管。

8710防腐涂料注意事項(xiàng)：

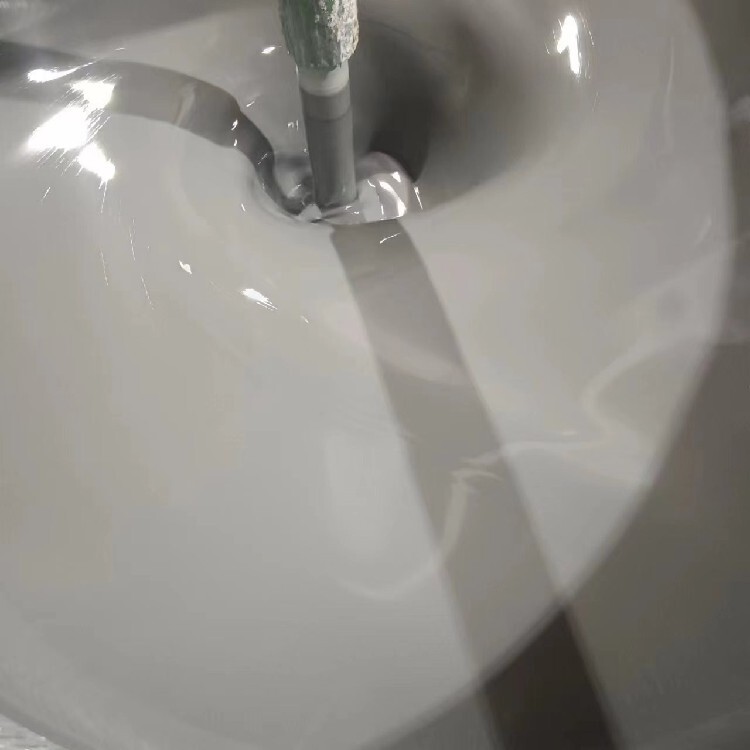

1、涂料配制后，夏天熟化20分鐘，冬天熟化1．5－2小時(shí)后施工，一般在8小時(shí)內(nèi)用完。否則粘度增稠，不易施工，甚至報(bào)廢。

2、涂料存期過長后，會略有沉淀，使用前應(yīng)攪拌。

3、底漆表干后即可涂面漆，室溫下間隔不宜超過二天，否則會影響層間結(jié)合，涂敷各層面漆之間的時(shí)間間隙也以表干為好。

4、產(chǎn)品應(yīng)存放在陰涼、通風(fēng)干燥處，隔絕火源，遠(yuǎn)離熱源。

5、本產(chǎn)品為厚漿型涂料，可厚涂施工以不流掛為宜，開桶后一般不加稀釋劑即可刷涂。

IPN8710互穿網(wǎng)絡(luò)防腐涂料由聚氨酯樹脂和改性環(huán)氧樹脂、瀝青、防銹顏料和助劑等研磨精濾而成的雙組份涂料。

IPN8710適用于地下管道，包括埋在各種土質(zhì)條件的地下和浸水構(gòu)筑物、碼頭鋼樁等。

IPN8710部分施工參數(shù)：

1、適用期：8小時(shí)。

2、稀釋劑及用量：專 用稀釋劑，≤5％。

3、涂裝方式：刷涂、滾涂或噴涂。

4、涂裝間隔：短4小時(shí)，長3天。

5、漆膜厚度：濕膜：200μm干膜：120μm。

6、理論用量：250g／m2。

7、表面處理：清 除防腐件表面的油污、塵土、焊渣、氧化成疏松的銹蝕物，保持表面干燥無污。

8、配套底漆：IPN8710防腐底漆、IPN8710－4厚漿型防腐底漆等。

IPN8710聚氨酯乙烯涂料
主要組成 該產(chǎn)品是厚漿型，以環(huán)氧樹脂、丙烯酸、其它特種樹脂、助劑和溶劑等組成的漆料為乙組份，另一組份為特種固化劑的雙組份自干涂料。
主要特性 漆膜具有優(yōu)良附著力、耐沖擊性、耐水性；干燥性能超群；防銹性能和良好的抗化學(xué)品性及耐油性，良好的耐磨性能。
主要用途 廣泛用于船底、壓載水倉、碼頭鋼樁、礦井鋼鐵支架、酸槽、自來水管道以及工礦企業(yè)冷卻水管道的內(nèi)壁防腐用底、面漆。

技術(shù)指標(biāo) 漆膜外觀：漆膜平整光滑，黑色符合標(biāo)準(zhǔn)樣板

干燥時(shí)間：標(biāo)準(zhǔn)厚度單涂層，25℃，表干≤2小時(shí)，實(shí)干≤24小時(shí)

硬度：≥H

附 著 力：≤2（劃圈法，級）

沖擊強(qiáng)度：50kg·cm

彎曲實(shí)驗(yàn)：≤1mm

耐鹽水（3%鹽水，25℃，30天）：不起泡，不生銹，不脫落

耐酸性（20%硫酸，25℃，30天）：不起泡，不生銹，不脫落

耐堿水（10%NaOH，25℃，30天）：不起泡，不生銹，不脫落

包裝規(guī)格 漆：20千克/廳，固化劑：5千克/廳。

基本參數(shù) 配 比： 漆料：固化劑 = 4：1（重量比）

施工時(shí)限：8h，（25℃）

IPN8710防腐涂料是一種常見的環(huán)氧飲用水艙涂料，由聚氨酯樹脂和改性環(huán)氧樹脂，防銹涂料和添加劑等制成。因此，IPN8710防腐涂料具有的性能，例如涂料的韌性好，附著力強(qiáng)，耐磨，防銹，耐腐蝕。目前，它已廣泛用于地下管線，包括在各種土壤條件下埋沒的水下結(jié)構(gòu)和碼頭鋼樁等。
