本產(chǎn)品銷售時(shí)A、B組份配套供應(yīng)，施工時(shí)按比例混合，攪拌均勻后在規(guī)定時(shí)間內(nèi)用完。二、適用范圍
　　主要用于埋地或水下鋼質(zhì)輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結(jié)構(gòu)、碼頭、船舶、水閘、煤氣儲(chǔ)罐、煉油化工廠設(shè)備防腐及混凝土管、污水池、樓頂防水層、衛(wèi)生間、地下室等混凝土結(jié)構(gòu)的防水和防滲漏。
　　三、產(chǎn)品特點(diǎn)
　　1、本產(chǎn)品為防腐涂料，涂層光滑、致密、堅(jiān)硬，粘結(jié)力強(qiáng)，耐鹽堿、耐海水、耐土壤微生物腐蝕、抗植物根莖穿透性等均。涂料與玻璃纖維布復(fù)合使用，可增強(qiáng)防腐層的機(jī)械性能。

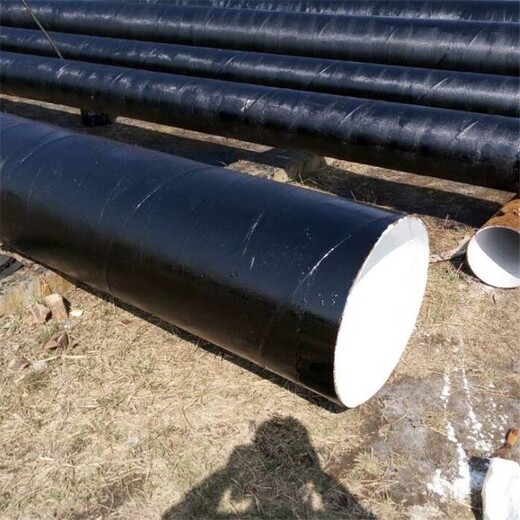

　　2、常溫涂敷，自然固化，施工簡(jiǎn)便，可使用手工或機(jī)械施工，特別適合現(xiàn)場(chǎng)使用。環(huán)氧煤瀝青防腐鋼管產(chǎn)品簡(jiǎn)介
　　四、技術(shù)指標(biāo)
環(huán)氧煤瀝青涂料按其使用功能分為環(huán)氧煤瀝青底漆和環(huán)氧煤瀝青面漆兩類。本公司環(huán)氧煤瀝青底漆為溶劑型產(chǎn)品；環(huán)氧煤瀝青面漆為系列產(chǎn)品，按固體含量分為無溶劑型（GH 201）和厚漿型（GH 202）兩類，又按涂層使用時(shí)的耐熱溫度分為耐溫型（在150內(nèi)使用，加注W）和標(biāo)準(zhǔn)型（在100內(nèi)使用），供用戶按防腐工程實(shí)際要求選用。環(huán)氧煤瀝青防腐鋼管產(chǎn)品簡(jiǎn)介

環(huán)氧煤瀝青漆具有粘結(jié)力強(qiáng)、縮短率小、安穩(wěn)性好、強(qiáng)度高、耐性好、化學(xué)安穩(wěn)功用好等長(zhǎng)處。煤瀝青：耐水、耐潮、防霉、耐氧化氮、二氧化碳、對(duì)鹽酸和其它稀酸、稀堿均有一定的抵擋作用。瀝青中含有芳香族化合物越多，它和環(huán)氧樹脂濕溶性越好。環(huán)氧煤瀝青漆是在傳統(tǒng)環(huán)氧煤瀝青涂料的基礎(chǔ)上，加入中外公認(rèn)的型氯磺化聚乙烯橡膠、云母氧化鐵、其它耐蝕顏填料、特種添加劑及活性溶劑等，經(jīng)工藝制備而成的雙組分長(zhǎng)效重防腐涂料。底漆為A型，中涂漆為B型，面漆為C型。

環(huán)氧瀝青漆漆防腐涂料自六十年代末問世至今已有三十余年的歷史，由于環(huán)氧瀝青漆防腐涂料具有優(yōu)良的耐蝕性和施工工藝性，八十年代起環(huán)氧瀝青漆防腐涂料已成為國(guó)外新一代耐腐蝕涂料的代表而一般應(yīng)用在石油、化工、造紙、冶金、熱電、醫(yī)藥、食品、交通、環(huán)境保護(hù)、建筑等各種行業(yè)。環(huán)氧瀝青漆由環(huán)氧樹脂、煤焦瀝青、溶劑?固化劑等組成的雙組份漆，具有的耐海水、耐原油及良好的耐化學(xué)藥品性和防銹性能，可用于油艙、地下管道、水下設(shè)施等。環(huán)氧瀝青漆載前道漆膜表面應(yīng)無油污、水份、灰塵等。底材溫度須露點(diǎn)3℃以上，當(dāng)?shù)撞臏囟鹊陀?℃時(shí)漆膜不固化，不宜涂裝。產(chǎn)品在運(yùn)輸時(shí)，應(yīng)防止雨淋、日光曝曬，避免碰撞，并應(yīng)符合交通部門的有關(guān)規(guī)定。

環(huán)氧煤瀝青漆的涂裝施工
?1、管表面處理合格后，應(yīng)盡快環(huán)氧煤瀝青漆涂底漆。當(dāng)空氣濕度過大時(shí)，立即涂底漆。
?2、底漆要求涂敷均勻、無漏涂、無氣泡、無凝塊，干膜厚度不應(yīng)小于25μm。
??涂環(huán)氧煤瀝青漆面漆和玻璃布對(duì)于普通級(jí)：在環(huán)氧煤瀝青漆底漆表干后、固化前涂道面漆，面漆實(shí)干后、固化前涂后一道面漆，直至規(guī)定層數(shù)和厚度，如間隔太長(zhǎng)，前道漆已完全固化，應(yīng)用砂紙或輕度噴砂適當(dāng)打毛后再涂后一道漆。
????對(duì)于加強(qiáng)級(jí)防腐層： ?道環(huán)氧煤瀝青漆面漆實(shí)干后，固化前涂第二道面漆，隨即纏繞玻璃布。玻璃布要拉緊、表面干整、無皺折和鼓包壓邊寬度為20-25mm，布頭搭接長(zhǎng)度為100-150mm。玻璃布纏繞后即涂第三道面漆，要求漆量飽滿，玻璃布所有網(wǎng)眼應(yīng)灌滿涂料。第三道面漆實(shí)干后，涂第四道面漆。
????對(duì)于特加強(qiáng)級(jí)防腐層： 先按本方案加強(qiáng)級(jí)施工，待第三道面漆實(shí)干后，涂第四道面漆，并立即纏繞第二層玻璃布、涂第五道面漆，或纏第二層浸滿面漆的玻璃布，待其實(shí)干后，涂后一道面漆。
????涂敷好的防腐層，宜靜置自然固化。
????防腐層的干燥檢查：
????表干——手指輕觸防腐層不粘手或雖發(fā)粘，但無漆粘在手指上；
????實(shí)干——手指用力推防腐層不移動(dòng)；
????固化——手指甲用力刻防腐層不留痕跡。

環(huán)氧煤瀝青漆由于本身的特點(diǎn)，比一般涂料固化更加緩慢。環(huán)氧煤瀝青漆也是胺固化的環(huán)氧涂料，在溫度較低濕度較大的環(huán)境下施工，干燥，干燥過程中會(huì)出現(xiàn)胺起霜或胺白化現(xiàn)象，使黑色的表面出現(xiàn)紅色，用布蘸水可以擦去。綜上所述，施工環(huán)境對(duì)也環(huán)氧煤瀝青漆的施工有很大影響，可以說是影響環(huán)氧煤瀝青漆施工效果的一個(gè)要因素，為防止施工缺陷的產(chǎn)生，在施工過程中除了確保被涂底材滿足涂裝條件，還要確保周圍施工環(huán)境符合施工要求。

環(huán)氧煤瀝青防腐涂料中溶劑含量低，可厚涂施工，以不流淌為宜，配制時(shí)一般不必加入稀釋劑，施工中若環(huán)境溫度偏低，涂料粘度較大時(shí)，可適當(dāng)加入稀釋劑，但一般不超過涂料量5%，并適當(dāng)增加固化劑用量，以免影響涂層質(zhì)量。將環(huán)氧煤瀝青充分?jǐn)嚢柚镣暗撞辉俅嬖诔练e物，充分?jǐn)嚢柰戤吅蟀凑?漆：固化劑為10：1(的重量比)加入固化劑并再次進(jìn)行充分?jǐn)嚢琛?/p>
