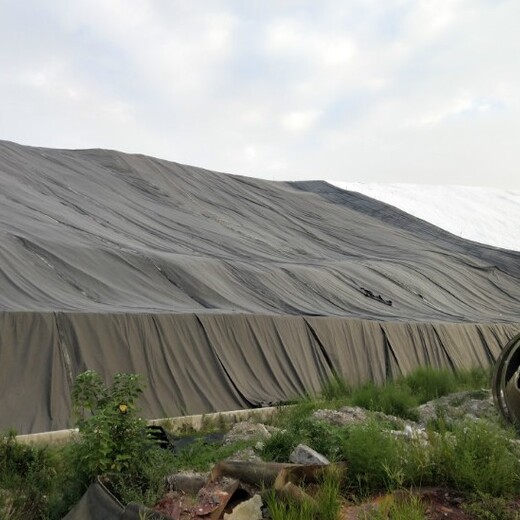

土工布鋪設(shè)的基本要求：

1、接縫須與坡面線相交；與坡腳平衡或可能存在應(yīng)力的地方，水平接縫的距離須大于1.5m。

2、在坡面上，對土工布的一端進(jìn)行錨固，然后將卷材須坡面放下以土工布保持拉緊的狀態(tài)。

3、所有的土工布都須用砂袋壓住，砂袋將在鋪設(shè)期間使用并保留到鋪設(shè)上面一層材料。

自檢與修補(bǔ)：

a、檢查全部的土工布片和縫。有缺陷的土工布片和縫合在土工布上清楚標(biāo)出，并作出修補(bǔ)。

b、通過鋪設(shè)和熱連接土工布小片來修補(bǔ)磨損的土工布，土工布小片要比缺陷的邊緣在各個(gè)方向少長200mm。熱連接嚴(yán)格控制以土工布補(bǔ)片和土工布緊密結(jié)合，并對土工布沒有損害。

c、每天鋪設(shè)結(jié)束前，對當(dāng)天所有鋪設(shè)的土工布表面進(jìn)行目測以確定所有損壞的地方都已作上標(biāo)記并立即進(jìn)行修補(bǔ)，確定鋪設(shè)表面沒有可能造成損壞的外來物質(zhì)，如細(xì)針、小鐵釘?shù)取?br />
d、土工布損壞修補(bǔ)時(shí)應(yīng)滿足以下技術(shù)要求：

e、用來補(bǔ)洞或補(bǔ)裂縫的補(bǔ)丁材料應(yīng)和土工布一致。

f、補(bǔ)丁應(yīng)延伸到受損土工布范圍外至少30厘米。

g、在填埋場底部，若土工布裂口超過卷材寬度的10%，須將損壞的部分切除，然后將兩土工布連接；若在坡面上，裂口超過卷材寬度的10%，須將該卷土工布移出，并用新的一卷替換。

h、施工人員所穿工作鞋及所用施工機(jī)具不應(yīng)損傷土工布，施工人員不得在已鋪設(shè)的土工布上做可能傷害土工布的事，如抽煙或用尖銳工具戳土工布等。

i、為了土工布材料的安全，應(yīng)在鋪設(shè)土工布前打開包裝膜，即鋪一卷，開一卷。并檢驗(yàn)外觀質(zhì)量。

j、特別提出：土工布到現(xiàn)場后要及時(shí)進(jìn)行驗(yàn)收、簽證認(rèn)量。

土工布安裝施工注意事項(xiàng)：

1、土工布只能用土工布刀進(jìn)行切割（鉤刀），如在場地內(nèi)切割，對其他材料須采取特殊保護(hù)措施，以防由于切割土工布而對其造成不必要的損壞；

2、在鋪設(shè)土工布的同時(shí)，采取一切必要措施，以防止對下面一層材料造成破壞；

3、在鋪設(shè)土工布時(shí)，注意不要讓石頭、大量塵土或水分等有可能破壞土工布、有可能阻塞排水渠或過濾網(wǎng)、或有可能給接下來的連接帶來困難的物質(zhì)進(jìn)入土工布或土工布的下面；

4、安裝結(jié)束后，對所有土工布表面進(jìn)行目測以確定所有損壞的地主，作上標(biāo)記并進(jìn)行修補(bǔ)，確定鋪設(shè)表面沒有可以造成損壞的外來物質(zhì)，如斷針等異物；

5、土工布的連接遵循以下規(guī)定：正常情況下，坡面上不能有水平連接（連接須沿坡面的輪廓不與其相交），除修補(bǔ)的地方以外。

6、如采用縫合，縫合線須采用與土工布材質(zhì)相同或超過的材料，縫合線須為防化學(xué)紫外線的材持。縫合線與土工布應(yīng)有明顯的色差，以便于檢查。

7、安裝時(shí)對縫合特別注意以確保沒有泥土或礫石覆蓋層中的礫石進(jìn)入土工布中間。

土工布的損壞和修補(bǔ)：

1、在縫合結(jié)合處,須進(jìn)行重新縫合修補(bǔ),并確保跳針部分的末端已重新縫合。

2、在所有地區(qū),除了巖石斜坡地段,漏洞或撕裂部分須用同樣材質(zhì)的土工布補(bǔ)丁進(jìn)行修補(bǔ)縫合。

3、在填埋場底部,如果裂口的長度超過卷材寬度10%,損壞的部分須被切掉,然后將兩部分土工布連接起來。

目前土工布原料主要以合成纖維為主。各種合成纖維的選用需結(jié)合工程實(shí)際情況，既要考慮所使用領(lǐng)域?qū)ζ湮锢砘瘜W(xué)性能的要求，又要考慮產(chǎn)品成本，其中應(yīng)用普遍的是聚酯纖維和聚丙烯纖維，其次是聚酰胺纖維和聚乙烯醇縮醛纖維。聚酯纖維物理機(jī)械性能良好，具有優(yōu)良的韌度和蠕變特性，熔點(diǎn)高、耐高溫、耐老化，生產(chǎn)工藝成熟、市場占有率高。缺點(diǎn)是疏水性差、用于保溫材料時(shí)容易積存冷凝水，低溫下性能差、易玻璃化、強(qiáng)度降低，對酸、堿的耐抗性較差。聚丙烯纖維彈性好、瞬間彈性恢復(fù)優(yōu)于聚酯纖維；耐酸堿性、耐磨性、耐霉變、耐低溫性能優(yōu)良；具有很好的疏水性和芯吸性能，能使水分沿纖維軸向傳遞到外層表面；密度小、僅為聚酯纖維的66%，經(jīng)多次牽伸可以得到結(jié)構(gòu)緊密、性能的細(xì)旦纖維，再配合加固過程可使其強(qiáng)度更加。缺點(diǎn)是不耐高溫、軟化點(diǎn)為130 ～ 160 ℃，耐光性差、在日光下易于老化分解，但可以通過添加紫外線吸收劑等助劑使其具備抗紫外線性能。

土工布置于土體內(nèi)部作為加筋材料，或土工布與土相結(jié)合形成一個(gè)復(fù)合體，加筋復(fù)合土體與未加筋土體相比，其強(qiáng)度及變形性能都得到明顯的改善。
將土工布和土工膜等復(fù)合后具有較低的透水（氣）性，可阻止液體或氣體流動和擴(kuò)散，發(fā)揮防滲作用或包容作用。
通過設(shè)置土工布防護(hù)措施，可減少由降雨沖擊和地表水徑流造成的土壤流失。
如將土工布與土工網(wǎng)復(fù)合后鋪在邊坡裸露土體的表面，可以有效地避免或減輕降水和地表徑流的侵蝕；用土工布制成的泥沙柵欄能夠?yàn)V掉渾濁徑流中的懸浮泥土顆粒等。
