鋼筋阻銹劑 產(chǎn)品特點 1、本品摻入混凝土中可以阻止或延緩鋼筋銹蝕，從而延長結(jié)構(gòu)壽命，在國際分類中，屬于“摻入型”（DCI）。 2、該產(chǎn)品適用于普硅和礦渣水泥配制的混凝土，對粉煤灰、礦渣粉、硅灰和常用的減水劑有較好的相容性。 3、本產(chǎn)品對引氣劑有選擇性。 4、在25℃以上使用時，有明顯早強，促凝作用，并有坍落度損失方面的影響，必要時可采取緩凝措施。 5、本品在鋼筋表面形成致密的保護層，當(dāng)有害離子（如CL）侵入混凝土結(jié)構(gòu)中，它能有效的抑制、阻止和延緩鋼筋銹蝕的電化學(xué)反應(yīng)過程，延長鋼筋混凝土結(jié)構(gòu)的使用壽命。 技術(shù)指標(biāo) 性 能 試 驗項 目 標(biāo) 準(zhǔn) 指 標(biāo) 實 測 值 防銹性 1、鹽水浸蝕試驗 無銹電位0~250mV 無銹電位-179mV 2、干濕冷熱（60次） 無銹 無銹 3、電化學(xué)位移試驗 合格 合格 對混凝土性能 影響試驗 1、抗壓強度 不降低 125% （對比基準(zhǔn)組） 2、抗?jié)B性 不降低 110% （對比基準(zhǔn)組） 3、初凝時間/min -60~﹢123（對比基準(zhǔn)組） -50 （對比基準(zhǔn)組） 適用范圍 按《鋼筋阻銹劑使用技術(shù)標(biāo)準(zhǔn)》（YB/T9231-98）和其它設(shè)計規(guī)范要求執(zhí)行。本品主要用于以氯鹽為主的腐蝕環(huán)境，如海事工程與沿海工程、使用海砂的建筑或已有氯鹽腐蝕的工業(yè)建筑等。 混凝土性能指標(biāo) 《鋼筋阻銹劑使用技術(shù)規(guī)程》（YB/T9231-98）。 含 氣 量 ≤4% 沁水率之比 ≤ 凝結(jié)時間差（初凝、終凝） -90~﹢120min 抗壓強度比 ≥ 28d收縮率比 ≤135% 鋼筋阻銹劑性檢驗符合國家行業(yè)標(biāo)準(zhǔn) 《海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范》 （JTJ275-2000） 試 驗 項 目 規(guī) 定 指 標(biāo) 1、鹽水浸漬項目 無銹蝕 2、干濕冷熱循環(huán)試驗（60次） 無銹蝕（空白明顯銹蝕） 3、鋼筋銹蝕電化學(xué)試驗 無銹蝕 使用說明 1、推薦摻量為： （1）一般工業(yè)民用建筑、橋梁等輕微腐蝕環(huán)境，推薦摻量建議為10～12kg/ m3。 （2）海港工程、沿海建筑等重度腐蝕環(huán)境，推薦摻量建議為12～15kg/ m3。 2、將本品與水泥、集料同時加入攪拌機內(nèi)進行干攪，攪拌均勻后再加水進行攪拌，并適當(dāng)延長攪拌時間，確保混凝土攪拌均勻。 3、與其它外加劑復(fù)合使用時，應(yīng)先做混凝土試配，以確定其適應(yīng)性；不得使用引氣型減水劑。 配制混凝土所用原料應(yīng)符合《建筑用卵石、碎石》GB/T14685-2001和《建筑用砂》 GB/T14684-2001。 注意事項 1、一般采用干摻法，也可溶于拌合水中（包括部分不溶物）。一定要攪拌均勻，可適當(dāng)延長攪拌時間。本品略有減水作用，可在保持原流動度的情況下適當(dāng)減水。 2、在與其他外加劑共用時，應(yīng)摻加本品，待與水泥（混凝土）均勻混合后再加入其他外加劑。 3、本品在混凝土中才能更有效地發(fā)揮作用，遵守相關(guān)規(guī)范和設(shè)計規(guī)定，先做混凝土配合比試驗，確?；炷临|(zhì)量與密實性。 4、納入鋼筋阻銹劑的相關(guān)規(guī)程、規(guī)范：《工業(yè)建筑防腐蝕設(shè)計規(guī)范》、《海工混凝土結(jié)構(gòu)設(shè)計規(guī)范》、《鹽漬土建筑規(guī)程》、《公路工程外加劑規(guī)范》等。 包裝儲運 1、本品為25公斤±1公斤/袋，不燃,可按一般貨物運輸. 2、儲存期一年，如有輕微吸潮結(jié)塊可溶于水中使用，在運輸、儲存過程中應(yīng)避免雨淋、受潮，陰涼通風(fēng)保存，遠離易燃易爆物，嚴(yán)禁明火；操作人員宜佩帶口罩、橡皮手套。

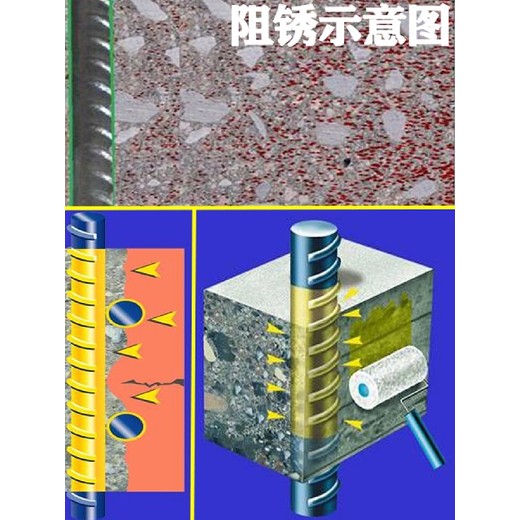

鋼筋阻銹劑 通過添加鋼筋阻銹劑，它能促使鋼筋表面產(chǎn)生一層 y-Fe2O3或Fe3O4為主要組成的氧化物鈍化膜，并修補鋼筋表面的缺陷，使整個鋼筋被一層氧化物鈍化膜所包裹，致密性穩(wěn)定性很好，能阻止氯離子穿透，降低鐵離子的游離速度，從而達到防銹目的。 一、產(chǎn)品特點 1.阻止或延緩鋼筋銹蝕，從而延長結(jié)構(gòu)壽命 2.顯著提高混凝土的抗壓強度和耐久性 3.與水泥的適應(yīng)性強 4.不改變混凝土的屬性 5．摻量低， H-501鋼筋阻銹劑 通過添加鋼筋阻銹劑，它能促使鋼筋表面產(chǎn)生一層 y-Fe2O3或Fe3O4為主要組成的氧化物鈍化膜，并修補鋼筋表面的缺陷，使整個鋼筋被一層氧化物鈍化膜所包裹，致密性穩(wěn)定性很好，能阻止氯離子穿透，降低鐵離子的游離速度，從而達到防銹目的。 一、產(chǎn)品特點 1.阻止或延緩鋼筋銹蝕，從而延長結(jié)構(gòu)壽命 2.顯著提高混凝土的抗壓強度和耐久性 3.與水泥的適應(yīng)性強 4.不改變混凝土的屬性 5．摻量低，

鋼筋阻銹劑應(yīng)用實例： 經(jīng)過大量的調(diào)查研究和經(jīng)濟分析表明，在有氯鹽存在的環(huán)境中建造鋼筋混凝土構(gòu)筑物，宜在混凝土中摻加適量的鋼筋阻銹劑。 1、氯離子對鋼筋的銹蝕機理：在水泥水化過程中生成大量的 Ca(OH) 2 ，使混凝土孔隙中充滿飽和的 Ca(OH) ； 2、溶液：其 pH 值大于 12。鋼筋在堿性介質(zhì)中，表面能生成一層穩(wěn)定致密的氧化物鈍化膜，使鋼筋難以銹蝕。但是，當(dāng)混凝土存在 C1 — 且 C1 — /OH — 的摩爾比大于 0.6 時，即使 pH>12 ，鋼筋表面的氧化物鈍化膜也可能被破壞而遭受銹蝕，這是由于氯離子在這些條件下可以穿透或活化鋼筋表面的氧化物保護膜，從而創(chuàng)造電化學(xué)腐蝕的條件；
鋼筋阻銹劑用途： 可廣泛用于海工、水工工程、工業(yè)建筑、橋梁（包括使用防水鹽）、鹽堿地區(qū)建筑，和使用海砂、含鹽施工水、低堿度水泥等建筑工程中。
