盤形制動采用制動盤和制動閘片相互摩擦作用，將動能轉化成熱能消耗掉制動，而且不會損傷輪對的踏面。
盤形制動裝置的基本原理是：采用閘片和閘盤摩擦消耗動能，從而達到制動或減速的目的。制動缸產生的壓力通過傳動杠桿裝置施加到閘片上，產生制動力從而制動。

盤形制動器是執行機構，其驅動和調節則由單的液壓站完成。
使用環境：工作環境溫度不大于 40 ℃；避免在銹蝕金屬的氣體及塵埃的環境中；無滴水、漏水的環境。

盤形制動器的結構及工作原理
1）盤形制動器的結構由調整螺母；2—活塞；3—缸體；4—基架；5—碟形彈簧；6—閘盤；7—閘瓦；8—制動盤（絞車）組成，其中液壓組件可單整體拆下并更換。
盤形制動器的工作原理。盤形制動器工作原理是通過碟形彈簧制動（抱緊），通過液壓壓縮彈簧松開制動（松開），制動器為常閉狀態，閘盤都是成對使用。

盤形制動閘的優點：
1、多幅制動閘同時作用、制動的可靠性高
2、用電液調壓裝置來調節制動力矩，操作方便可調性好
3、可實現二級制動、慣性小、動作快、適應性強、重量輕、外形尺寸小

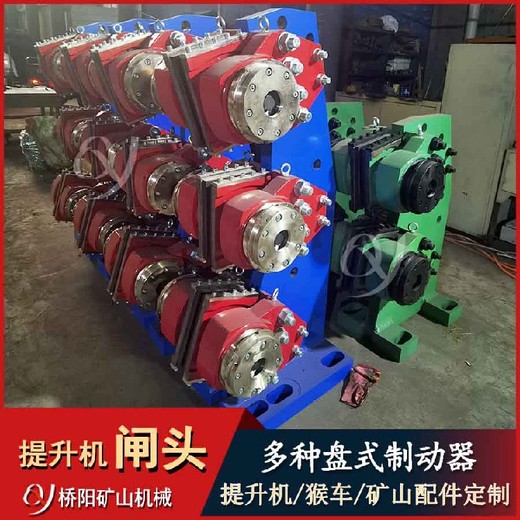

TS215盤形制動器、絞車盤形閘、提升機制動裝置
礦用提升絞車盤型制動器是絞車的一類配件，平時起到剎車作用，閘板是磨損程度較厲害，也是的配件之一；我們平時也稱作抱閘、剎車頭、以及零部件閘板。盤型制動器分為單層和雙層，分別是4.0T和6.3T,較大的一種為三層和四層

盤式制動器是靠碟形彈簧產生制動力，用油壓解除制動，制動力沿軸向作用的制動器。盤式制動器和液壓站、管路系統配套組成一套完整的制動系統。適用于碼頭纜車、礦井提升機及其它提升設備，作工作制動和平安制動之用。其制動力大小、使用維護、制動力調整對整個提升系統平安運行都具有重大的影響，安裝、使用單位予以重視，確保運行平安。
盤式制動器具有以下特點：
1、制動力矩具有良好的可調性；
2、慣性小，動作快；
3、可靠性高；
4、通用性好，盤式制動器有很多零件是通用的，并且不同的礦井提升機可配不同數量一樣
型號的盤式制動器；
5、構造簡單、維修調整方便。


盤型制動器的調整
4.4.1.1將制動器與液壓系統相連，液壓系統正常工作后，調整制動盤與制動閘瓦間隙在1～1.5mm。調整時，一副制動器的兩個閘瓦應同時調整。調整好后，應進行試運轉，并重新測量其間隙，如有變化應進一步調整。
4.4.1.2閘瓦間隙調整好后，系統突然斷電，觀察制動器閘瓦是否能立刻貼到制動面上，如達不到要求應重新檢查，直到調整正常為止。
4.4.2盤型制動器的安裝調試要求
4.4.2.1各制動器的制動缸對稱中心線水平面與主軸軸心線應在同一水平面內，其偏差△不得大于±3mm。
4.4.2.2在閘瓦與制動盤全接觸的情況下，實際的平均摩擦半徑不得小于設計的平均摩擦半徑。
4.4.2.3支架兩側面與閘盤兩側面的不平行度不大于0.2mm（中心平面）。
4.4.2.4閘瓦粗糙度不大于Ra3.2um，偏擺不大于0.5mm。
4.4.2.5同一副制動器的支架斷面與制動盤中心線距離偏差不大于
±0.5mm。制動器的支架端面與制動盤的中心平面的平行度誤差不得大于0.2mm。
4.4.2.6同一副制動盤兩閘瓦工作面的平行度不應超過0.5 mm。
4.4.2.7閘盤與閘瓦的接觸面積大于60%，為閘瓦接觸面積以減少貼摩時間，并閘瓦與制動液壓缸中心安裝后垂直，應先將閘瓦取下，以襯板為基準刨削閘瓦，直到刨平，再裝配到制動器上。
4.4.2.8裝配好的制動器小心地吊到各個已找正好的墊板上，穿上地腳螺栓，但螺母不要擰緊，由液壓站向制動器充油，各制動器開始制動使各閘座在正壓力的作用下移到正確位置。再重復動作2～3次觀察各閘座有無偏移。若無變形就可以將地腳螺栓的螺母擰死，進行二次灌漿，將墊板灌在水泥沙漿中，閘座不要灌死，以便大修時取出。
