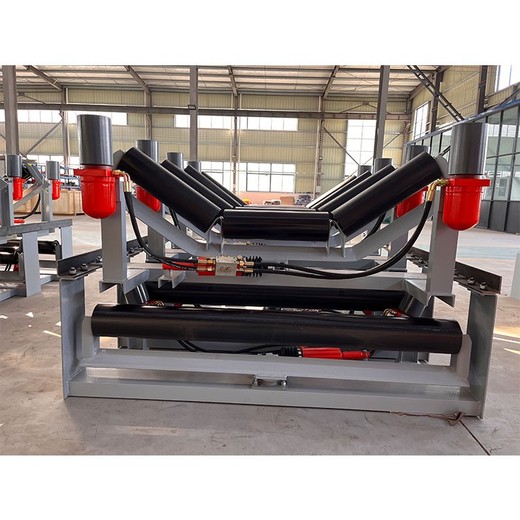

液壓自動糾偏裝置是當今市場上比較流行的糾偏裝置，其主要作用在上、下調心托輥上，當輸送帶跑偏時主動調整糾偏托輥角度，從而達到校正跑偏的目的。液壓自動糾偏裝置由檢驅輪、油缸、油泵、調心托輥和機架等構成。當發生輸送帶跑偏時，托輥、輸送帶與檢驅輪接觸，摩擦產生驅動力，帶動油泵加壓，通過閥體程序控制使油路進入油缸，驅動油缸活塞桿伸縮，帶動調偏托輥架來調整輸送帶。此時調偏托輥架的運動方向與輸送帶運行的方向成一定的角度，調偏托輥與正在跑偏的輸送帶產生摩擦，使輸送帶保持居中運行。

該裝置的優點是：反應靈敏，性能穩定；無需動力源；具有調心托輥定位功能，糾正，具有廣闊的應用前景。缺點是：初期投資較大，成本高；體積大，占用空間多；與輸送帶邊沿摩擦，易損傷輸送帶；液壓傳動環節復雜，零部件故障率高。

?液壓糾偏裝置的主要用途是自動檢測并校正皮帶輸送機中的皮帶跑偏問題，確保皮帶始終在設定的范圍內運行。? 這種裝置廣泛應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統中，能夠有效預防和校正皮帶跑偏，提高生產效率和安全性?。

液壓糾偏裝置的工作原理是通過檢測輪與油泵組成的動力輸出裝置、邏輯閥和油缸組成的執行機構，以及糾偏托輥架的連接來實現的。當皮帶居中運行時，皮帶與左右兩只檢測輪不接觸，屬于正常運行狀態。如果皮帶跑偏，檢測輪會啟動相應的動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥的角度，產生反向推力，將皮帶推向中間位置，從而校正跑偏?。

液壓糾偏裝置的特點包括結構簡單、性能可靠、安裝方便，并且采用全封閉結構，能夠在任何惡劣環境下正常工作。它通過皮帶和檢測輪的摩擦旋轉產生液壓動力，無需電源，具有自動檢測、自動調整和自動校正的功能?

概述：
皮帶跑偏是皮帶機運行的普遍現象，上皮帶跑偏易造成物料散落，皮帶跑偏嚴重易使皮帶撕裂；下皮帶跑偏易造成皮帶磨機架。糾正皮帶跑偏是皮帶機運行的一大難題，中國礦業大學在徐州與我公司聯合開發的預調式皮帶自動糾偏裝置。使用該裝置能有效可靠地糾正正因皮帶機各部安裝不正、運轉不靈、物料沖擊力方向不順、負荷大小變化、皮帶內部斷面張力不均等各種因素造成的皮帶跑偏。該裝置，屬世界技術水平。
構造及原理
預調式皮帶自動糾偏裝置由立檔輥機構、耗輥機械及連桿機構組成，當皮帶跑偏時，皮帶邊緣推動立檔輥向皮帶跑偏的方向移動，同時立檔輥機構中的連桿動縱拉桿移動，縱拉桿拉動托輥機構同步偏轉，偏轉托輥的線運動方向與皮帶運轉方向形成夾角，其間產生的皮帶橫向摩擦力驅動皮帶居中運行。
