電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

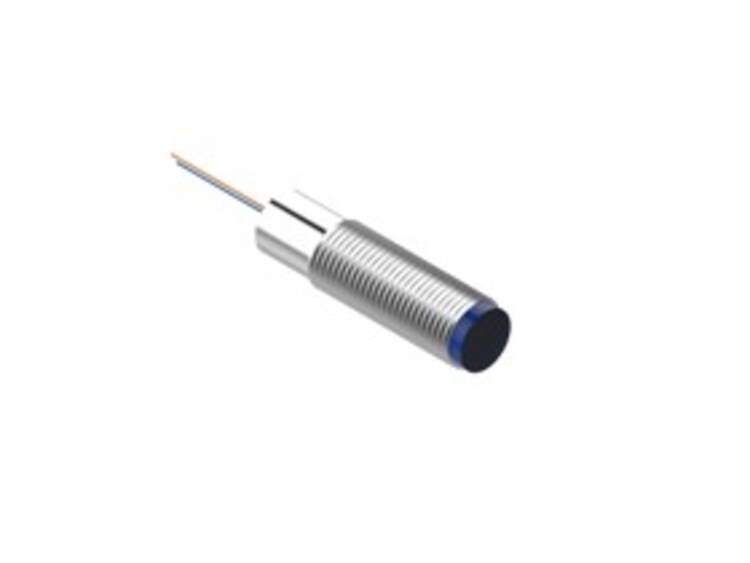

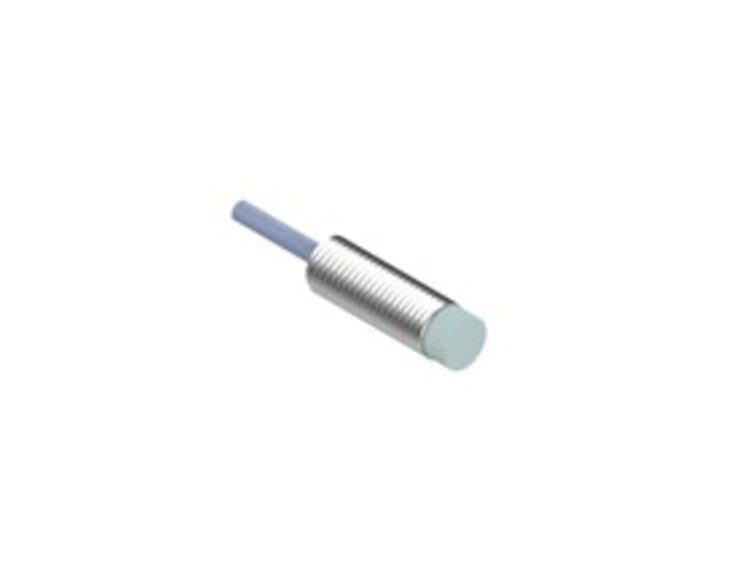

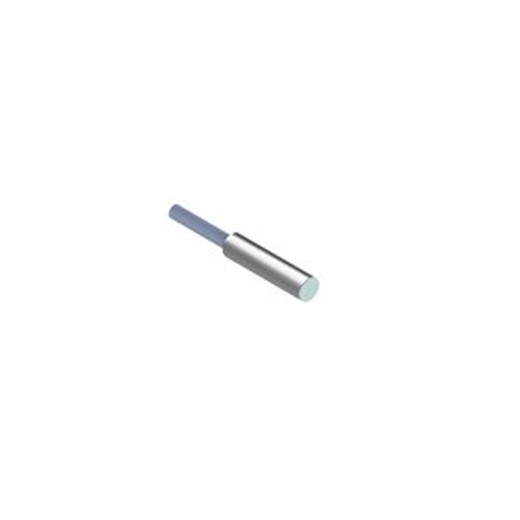

接近開關按其外型形狀可分為圓柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。

接近開關接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

渦流傳感器的高頻回路阻抗與以下幾個因素有關：

　　1. 材料電導率：高頻回路阻抗與被測材料的電導率成正比。電導率越高，高頻回路阻抗越小。

　　2. 高頻信號頻率：高頻回路阻抗與信號頻率成反比。頻率越高，高頻回路阻抗越小。

　　3. 傳感器線圈的尺寸和形狀：傳感器線圈的尺寸和形狀會影響高頻回路的感應效果，從而影響高頻回路阻抗。

　　4. 傳感器與被測材料的距離：傳感器與被測材料的距離會影響高頻信號的感應效果，從而影響高頻回路阻抗。

　　5. 被測材料的磁導率：雖然高頻回路主要與電導率有關，但被測材料的磁導率也會對高頻回路阻抗產生一定影響。

接近開關是一種無需接觸即可檢測金屬物體接近的開關。它利用電磁感應檢測金屬物體的接近并將其作為接觸輸出。接近開關所需的電源規格和觸點配置多種多樣，需要根據情況進行選擇。

接近開關有多種類型，但常用的是感應式接近開關。電感式接近開關由電磁線圈、振蕩電路、外殼等組成。

1、電磁線圈

電磁線圈是一種在接近它的金屬中產生感應電流的組件。電磁線圈不斷輸出高頻磁場，當鐵片等金屬接近它時就會產生電磁感應。這種電磁感應在金屬物體內產生感應電流。

2. 振蕩電路

振蕩電路是將電磁線圈輸出的功率反饋并輸出的元件。金屬物體內部產生的感應電流在金屬內部轉化為熱量，導致功率損耗。發射器電路檢測到這種功率損耗并將其發送到輸出電路。一般情況下，發射電路和輸出電路設置在同一塊板上，輸出電路向外部輸出接觸信號。

3. 外殼

外殼是保護這些電路元件的外框架。外殼通常具有外螺紋，與鎖緊螺母一起使用，將其固定到機械設備上。另外，外殼內部通常填充有樹脂，以使外殼和電路元件絕緣。
