活性炭過(guò)濾器主要用于礦泉水，各種純水工藝，游泳池和其它工藝中水質(zhì)凈化作用。具有除臭，除異味，去除水中氯離子等有機(jī)物功能。外殼采用不銹鋼或碳鋼制，填料采用凈水活性炭。

由于活化的過(guò)程是一個(gè)微觀過(guò)程，即大量的分子碳化物表面侵蝕是點(diǎn)狀侵蝕 ，所以造成了活性炭表面具有無(wú)數(shù)細(xì)小孔隙?；钚蕴勘砻娴奈⒖字睆酱蠖嘣?～50nm之間，即使是少量的活性炭，也有的表面積，每克活性炭的表面積為500~1500m2，活性炭的一切應(yīng)用，幾乎都基于活性炭的這一特點(diǎn)。

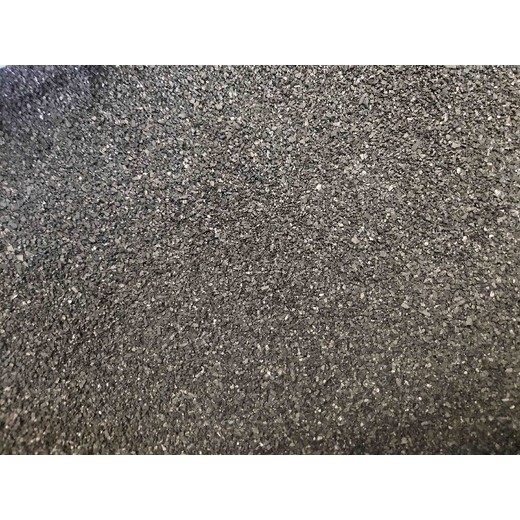

活性炭是由木質(zhì)、煤質(zhì)和石油焦等含碳的原料經(jīng)熱解、活化加工制備而成，具有發(fā)達(dá)的孔隙結(jié)構(gòu)、較大的比表面積和豐富的表面化學(xué)基團(tuán)，特異性吸附能力較強(qiáng)的炭材料的統(tǒng)稱。 通常為粉狀或粒狀具有很強(qiáng)吸附能力的多孔無(wú)定形炭。由固態(tài)碳質(zhì)物（如煤、木料、硬果殼、果核、樹脂等）在隔絕空氣條件下經(jīng)600～900℃高溫炭化，然后在400～900℃條件下用空氣、二氧化碳、水蒸氣或三者的混合氣體進(jìn)行氧化活化后獲得。

炭化使碳以外的物質(zhì)揮發(fā)，氧化活化可進(jìn)一步去掉殘留的揮發(fā)物質(zhì)，產(chǎn)生新的和擴(kuò)大原有的孔隙，改善微孔結(jié)構(gòu)，增加活性。低溫（400℃）活化的炭稱L-炭，高溫（900℃）活化的炭稱H-炭。H-炭在惰性氣氛中冷卻，否則會(huì)轉(zhuǎn)變?yōu)長(zhǎng)-炭?；钚蕴康奈叫阅芘c氧化活化時(shí)氣體的化學(xué)性質(zhì)及其濃度、活化溫度、活化程度、活性炭中無(wú)機(jī)物組成及其含量等因素有關(guān)，主要取決于活化氣體性質(zhì)及活化溫度。

活性炭孔隙結(jié)構(gòu)：
活性炭是由石墨微晶、單一平面網(wǎng)狀碳和無(wú)定形碳三部分組成，其中石墨微晶是構(gòu)成活性炭的主體部分?；钚蕴康奈⒕ЫY(jié)構(gòu)不同于石墨的微晶結(jié)構(gòu)，其微晶結(jié)構(gòu)的層間距在0.34～0.35nm之間，間隙大。即使溫度高達(dá)2000 ℃以上也難以轉(zhuǎn)化為石墨，這種微晶結(jié)構(gòu)稱為非石墨微晶，絕大部分活性炭屬于非石墨結(jié)構(gòu)。石墨型結(jié)構(gòu)的微晶排列較有規(guī)則，可經(jīng)處理后轉(zhuǎn)化為石墨。非石墨狀微晶結(jié)構(gòu)使活性炭具有發(fā)達(dá)的孔隙結(jié)構(gòu)，其孔隙結(jié)構(gòu)可由孔徑分布表征?；钚蕴康目讖椒植挤秶軐挘瑥男∮?nm到數(shù)千nm。有學(xué)者提出將活性炭的孔徑分為三類：孔徑小于2nm為微孔，孔徑在2～50nm為中孔，孔徑大于50nm為大孔。

活性炭中的微孔比表面積占活性炭比表面積的95%以上，在很大程度上決定了活性炭的吸附容量。中孔比表面積占活性炭比表面積的5%左右，是不能進(jìn)入微孔的較大分子的吸附位，在較高的相對(duì)壓力下產(chǎn)生毛細(xì)管凝聚。大孔比表面積一般不超過(guò)0.5m2/g，僅僅是吸附質(zhì)分子到達(dá)微孔和中孔的通道，對(duì)吸附過(guò)程影響不大。
