料液從加熱器的底部進入管內，經加熱蒸汽加熱沸騰后迅速汽化，所產生的二次蒸汽及料液沿其內壁呈膜狀高速上升，進行連續傳熱蒸發。這樣料液從加熱器的底部至管子出口處逐漸被濃縮，濃縮后的料液以高速進入蒸發分離室，通過蒸發分離室的離心分離作用，二次蒸汽從分離室頂部排出；達到濃度要求的濃縮液從分離室底部排出，沒有達到濃度的濃縮液通過循環管，再回到加熱器底部，進行二次濃縮。 [2]

單效升膜式濃縮設備有以下特點 [4] ：結構簡單，制造方便，占地面積及占空閱位置小，設備投資少，經濟使用。生產能力大，傳熱系數高， 傳熱系數K可達到1745(W/m 2·K))。熱能利用率較盤管式濃縮設備高，而蒸汽消耗量較低。

蒸發結晶器是利用蒸發部分溶劑來達到溶液的過飽和度的，這使得其與普通料液濃縮所用的蒸發器在原理和結構上非常相似。普通的蒸發器雖然能夠容許操作過程中有固形物沉淀，但難以實現對晶粒分級的有效控制，因此蒸發結晶器與普通的蒸發器往往還有著一此區別。與減壓蒸發類似，蒸發結晶器也可在減壓條件下操作。通過減壓可以降低料液的沸點，從而可以通過多效蒸發來充分利用熱量，NaCl 生產曾采用了這種多效蒸發形式的結晶器。[1]

該產品主要用于中西制藥、生化制藥、農副產品深加工、保健飲品、食品、精細化工、輕工等行業的液體物料真空低溫蒸發濃縮工藝過程，也可適用于含有機溶劑（如酒精）物料的溶劑回收，尤其適用于敏感性類中藥的低溫蒸發濃縮。

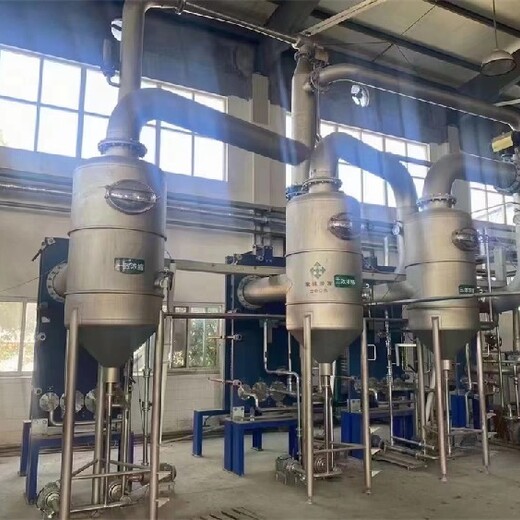

蒸發器采用降膜結構，溶液進入蒸發器頂部的進料室，靠分布器將溶液平均分配到各傳熱管，并在管內壁形成連續向下流動的液膜。溶液受熱蒸發，蒸發出來的二次蒸汽沿管子中心與管壁液膜同方向向下流動，隨后流入蒸發器下部的分離室，蒸汽與藥液在此分離。藥液進入泵吸入口，蒸汽進入分離器進一步除去挾帶的液滴。效經過分離后的蒸汽作為第二效的加熱蒸汽使用，第二效經過分離后的蒸汽作為第三效的加熱蒸汽使用，第三效的二次蒸汽去冷凝器。因?yàn)槎握羝玫匠浞掷?，故三效蒸發器的耗汽量為單效的三分之一。溶液流向與蒸汽相反，首入第三效，順次進入第二效，效，濃縮液從效排出。

本設備采用列管式循環外加熱工作原理，物料受熱時間短、蒸發速度快，濃縮比重大，有效保持物料原效。節能效果顯著，比單效蒸發器節約蒸發量70%左右。物料在密閉系統中蒸發濃縮，環境清潔舒適；本系統設備特的除沫裝置，防止跑料現象。凡與物料接觸部分均采用進口不銹鋼制做，并進行拋光處理，設備耐腐性能好，清洗更方便，更符合制藥，食品衛生法規要求?？膳湮C(jī)控制系統，使用更簡便，效果更穩定。
