預裝式變電站施工質量控制要點
1．主控項目
1)位置正確，附件。
2)箱變接地符合下列規定：

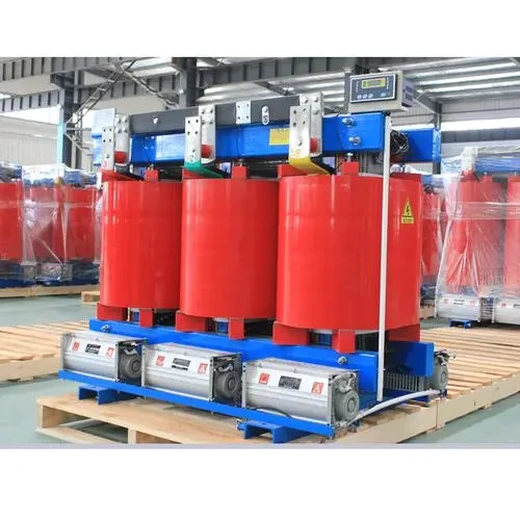

(1)接地裝置引出的接地干線與變壓器的低壓側中性點直接連接；接地干線與箱式變電所的N母線和PE母線直接連接；變壓器箱體、干式變壓器的支架或外殼應接地(PE)；所有連接應可靠，緊固件及防松零件。
(2)箱變接地端子應用直徑不小于12的銅質螺栓連接，接地端子數量不得少于三個，高壓室、低壓室、變壓器室至少要各有1個；箱變高壓室、低壓室、變壓器室的接地導體應相互聯接。
(3)箱變非帶電金屬部分均應可靠接地；門或可抽出部分的接地應其在打開或抽出時仍然可靠。
3)箱式變電所及落地式配電箱的基礎應室外地坪，周圍排水通暢。用地腳螺栓固定的螺帽，擰緊牢固；自由安放的應墊平放正。金屬箱式變電所及落地式配電箱，箱體應接地(PE)或接零(PEN)可靠，且有標識。
4)箱式變電所的交接試驗，符合下列規定：
(1)由高壓成套開關柜、低壓成套開關柜和變壓器三個立單元組合成的箱式變電所高壓電氣設備部分，按現行標準規定交接試驗合格。
(2)高壓開關、熔斷器等與變壓器組合在同一個密閉油箱內的箱式變電所，交接試驗按產品提供的技術文件要求執行。
(3)低壓成套配電柜交接試驗符合以下規定：
①每路配電開關及保護裝置的規格、型號，應符合設計要求。
②相間和相對地間的絕緣電阻值應大于0. 5M Ω。
③電氣裝置的交流工頻耐壓試驗電壓為lkV，當絕緣電阻值大于10M Ω時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無擊穿閃絡現象。

預裝式變電站是隨著近幾年兩網改造而大量使用于城鎮及居民區的一種新型電氣設備,產品質量關系到電網的穩定運行和人身安全.依據湖南省地方標準《DB43/187-2003》的要求,省電力行業協會和省機械行辦組織相關單位和,對部分生產廠家進行了調研和評審,對發現的問題進行了分析,提出了如何規范我省預裝式變電站生產及管理,確保產品質量的意見.

本實用新型創造涉及預裝式箱式變電站的基礎結構,包括設為開口結構的長方體基體,基體開口端設有向外延伸的邊框,基體側壁設有百葉窗和穿線管,基體側壁之間連接固定電纜支架,基體底面設為配筋混凝土底面.所述基體開口端的邊框設為環形結構,邊框的厚度大于基體側壁的厚度,基體側壁的外表面設有防水砂漿層,所述電纜支架上設有多個線槽.相對于現有技術,本實用新型基體的側壁設有多個百葉窗,具有較好的通風和散熱功能,基體側壁外表面設有防水砂漿層,具有較強的防潮性能.本實用新型強度高,通風和散熱效果好,使用壽命長.
