分離器單層結構是分離器的主要特點，二次蒸汽接口與冷凝器接口是相同的，其下部的接口則與蒸發器相通。冷凝器與預熱器相同，都是臥式列管式換熱器，管程通冷卻水，殼程與預熱器的殼程相連接。凝水罐與分離器相同，都是單層結構的罐，罐體結構也相對單一，罐體上裝有能控制液位的液位開關，能對液位進行一對一的控制。其作用主要是通過連接泵(出口處的泵)，來實現對罐內冷凝液的自動排放。

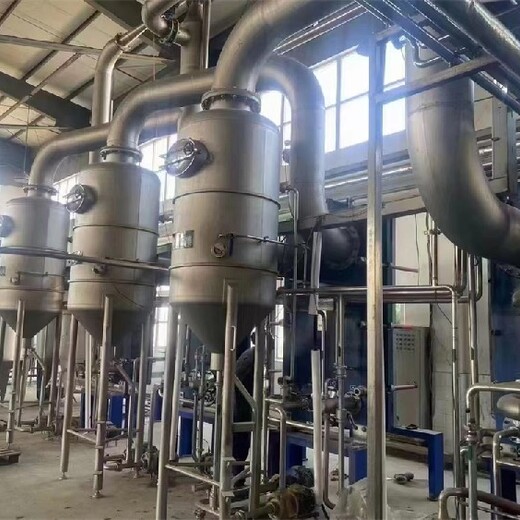

多效降膜式蒸發器的工作原理是：物料溶液從料泵進入到循環泵的吸口處，泵在此時進行升壓，溶液在預熱后進入蒸發器的進料室，接下來進入到加熱管蒸發，蒸發后進入分離室，將蒸汽與液體物料分離開，溶液接下來會流入到泵的吸口處，進行循環利用法，蒸發出來的蒸汽與濃縮液進行分離，二次蒸汽則被冷凝器回收再利用。在進行逆流操作時，其操作大致相同，濃縮液的出料口應放在校，因?yàn)樾５臏囟容^高，會使溶液的粘度下降，便于得到更高濃度的濃縮液。

與升膜式真空濃縮設備的結構相似，由加熱器、蒸發分離室、間壁冷凝器、真空泵、冷凝水抽出泵、殺菌平衡槽、熱泵及 熱工儀表等組成。主要區別是其料液從頂部加入而不是從底部加入。為了使料液均勻分布于各加熱管并沿其內壁流下，在加熱管頂部或管內安裝了降膜分布器。要使降膜濃縮器地運作，關鍵的問題是能使料液均勻地分布于各加熱管，不使之產生偏流，所以在管的頂部或管內安裝降膜分布器。分布器的型式有多種，按其作用原理可分為三類：一是利用導流管(板)使料液均布；二是利用篩板或噴嘴使料液均布；三是利用旋液噴頭。 [1]

蒸發設備的一類。溶液在設備內的循環主要依靠外加動力所產生的強制流動。循環速度一般可達1.5-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向動。蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，流體受阻落下，經圓錐形底部被循環泵吸入，再進入加熱管，繼續循環。

物料從大直徑端連續不斷地進入臥式蒸發器，被刮膜片加速和分配并立即在加熱面上形成一個薄的流動膜?！A錐型薄膜蒸發器，依賴于轉子施于物料一個離心力，這離心力有兩個有效力，一個垂直于加熱面，另一個朝大直徑端體的方向（注意：相同的結果同樣出現在 垂直圓錐型薄膜蒸發器里）依靠這些力產生物料加速，而且進入的物料加熱面充分潮濕，不依賴于蒸發比或進料速度。因此，局部物料過熱和熱降解被減少或完 全消除。 　　在此過程中，輕組份（低沸物）順流（和液膜同向）穿過臥式薄膜蒸發器進入汽液分離器，在此處經汽液分離所產生的液滴和泡沫被擊碎進入液相（高沸物）， 被分離后的汽體進入外置冷凝器或下道工序；重組份（高沸物）沿著加熱壁面爬升到小端出口排出。

備具有，結構緊湊，拆卸清洗方便等優點，適用于各種物料的濃縮，如奶粉、煉乳生產中的濃縮；果汁、飲料、藥品生產過程中的濃縮。本設備為升降模式蒸發器，物料從板間通過，并被蒸汽加熱而蒸發。汽液混合物從出口處排出，然后進入分離器，在分離器中將汽液分離，從而獲得濃縮物料和二次蒸汽。在多級蒸發中，濃縮的物料和二次蒸汽將進入下蒸發器，繼續蒸發。本設備的核心元件為傳熱板片，4張不同構造的板片為一組，根據工藝要求，一臺板式蒸發器，可由數組到幾十組構成，裝在由固定壓緊板、活動壓緊板、前支柱、上下導桿、壓緊螺柱所組成的框架內。本設備結構緊湊、（總傳系數為管式蒸發器的2-4倍）拆卸清洗方便，持液量少，物料在高溫下的時間短，本設備可用于果汁、乳品等物料理濃縮此設備單板規格
